Kabel HDMI zastąpił wiele innych połączeń powszechnie stosowanych w starszych telewizorach. Złącze High-Definition Multimedia Interface (HDMI – multimedialny interfejs wysokiej rozdzielczości) umożliwia przesyłanie informacji takich jak obraz i dźwięk pomiędzy dwoma połączonymi urządzeniami zgodnymi ze standardem HDMI. To standardowe rozwiązanie w telewizorach HD (HDTV).
Technologia HDMI powstała w 2002 z potrzeby stworzenia wstecznie kompatybilnego złącza audio-video (AV) do Digital Visual Interface (DVI). Hitachi, Panasonic, Philips, Silicon Image, Sony, Thomson, RCA oraz Toshiba zainicjowały opracowanie tej technologii i są uznawane za jej twórców.
Założyciele utworzyli 25 października 2011 r. Forum HDMI, które obecnie służy jako centrum rozwoju specyfikacji HDMI. Coraz więcej gadżetów stosuje aktualnie ten rodzaj transmisji. Istnieją różne typy złączy HDMI. Jednak wszystkie są obecnie używane jako zamiennik analogowych standardów wideo.
DVI nie wymaga żadnej licencji na interfejs HDMI. Firmy muszą ubiegać się o licencje HDMI za pośrednictwem HDMI LLC, aby móc włączyć tę technologię do swoich produktów. Dzieje się tak, ponieważ specyfikacja HDMI nie jest otwartym standardem.
Firmy uiszczają opłatę za przyjęcie funkcji HDMI, która daje im dostęp do wielu praw, ale co najważniejsze, dostęp do specyfikacji testu zgodności (CTS). CTS ma kluczowe znaczenie dla zgodności i certyfikacji wszelkich produktów zgodnych z HDMI, które mają być legalnie sprzedawane.
W tym wpisie dowiesz się wszystkiego o kablach HDMI i ich funkcjach. Bogatszy o tę wiedzę, będziesz w stanie lepiej wykorzystać pełen potencjał swoich cyfrowych gadżetów!
Czym jest interfejs HDMI?
HDMI pozwala przesyłać cyfrowy obraz wideo wysokiej rozdzielczości, z dźwiękiem o kinowej jakości i poleceniami urządzenia. W odróżnieniu od starszych kabli AV, takich jak kable kompozytowe, rozdzielające sygnał audio i wideo na dwie oddzielne ścieżki, HDMI wykorzystuje pojedynczy kabel do przesyłania sygnału przez złącze.
Czym jest złącze HDMI?
Złącza HDMI to wtyki i porty, za pomocą których kabel łączy dwa oddzielne urządzenia. Występują w formie męskiej i żeńskiej. Zazwyczaj męskie złącze widzimy na końcu kabla, a złącze żeńskie można znaleźć wpuszczone w urządzenia jako port.
Możliwe jest też odwrotne ustawienie – z chronionymi męskimi końcówkami w urządzeniach. Takie umiejscowienie złączy ma na celu zapobieganie zwarciom spowodowanym przez zewnętrzny metalowy przedmiot.
Ile jest różnych złączy HDMI?
Istnieje pięć typów złączy HDMI, a trzy najczęściej spotykane to złącza w rozmiarach Standard, Mini i Micro. Poniższa tabelka przedstawia różne typy złączy.
| Typ złącza | Specyfikacja | Opis |
| Standard(Type A) | HDMI 1.0 | • Wymiary zewnętrzne złącza męskiego (wtyczki): 13,9 mm × 4,45 mm. • Wymiary wewnętrzne złącza żeńskiego (wejścia): 14 mm × 4,55 mm. • Konfiguracja 19-pinowa. • Obsługa wszystkich trybów SDTV, EDTV, HDTV, UHD i 4K. • Kompatybilność elektryczna z pojedynczym złączem DVI-D. |
| Dual Link(Type B) | HDMI 1.0 | • Nieużywane w żadnych produktach od sierpnia 2021. • Wymiary złącza HDMI Dual Link: 21,2 mm × 4,45 mm. • Konfiguracja 29-pinowa, sześć par różnicowych zamiast trzech. • Obsługa wszystkich wyświetlaczy o wysokiej rozdzielczości, takich jak WQUXGA (3840×2400). • Kompatybilność elektryczna z podwójnym złączem DVI-D. |
| Mini(Type C) | HDMI 1.3 | • Wymiary złącza Mini HDMI: 10,42 mm × 2,42 mm. • Konfiguracja 19-pinowa. • Obsługa urządzeń przenośnych, takich jak lustrzanki cyfrowe, kamery, większe tablety i systemy nawigacji satelitarnej. • Wszystkie dodatnie sygnały par różnicowych są zamieniane z odpowiadającymi im ekranami • Uziemienie DDC/CEC przypisane do pinu 13 zamiast do pinu 17. • CEC przypisany do pinu 14 zamiast pinu 13. • Zarezerwowany pin to 17 zamiast pin 14. |
| Micro(Type D) | HDMI 1.4 | • Wymiary złącza Micro HDMI: 5,83 mm × 2,20 mm. • Obsługa drobnych, przenośnych urządzeń, np. telefonów komórkowych. • Konfiguracja 19-pinowa z odmiennymi od typów A i C przypisaniem pinów.. |
| Samochodowy system połączeń(Type E) | HDMI 1.4 | • Konfiguracja 19-pinowa stworzona z myślą o systemach samochodowych. • Klapka blokująca zapobiega poluzowaniu się kabla. • Powłoka zapobiega zakłócaniu sygnałów przez wilgoć i brud. • Standardowe kable podłączane za pomocą złącza przekaźnikowego. |
Ile jest rodzajów kabli HDMI?
Kable HDMI można podzielić na klasy Standard, High-Speed i Ultra-High-Speed. Pierwsze dwa można dalej dzielić w zależności od zastosowania (Ethernet, samochód).

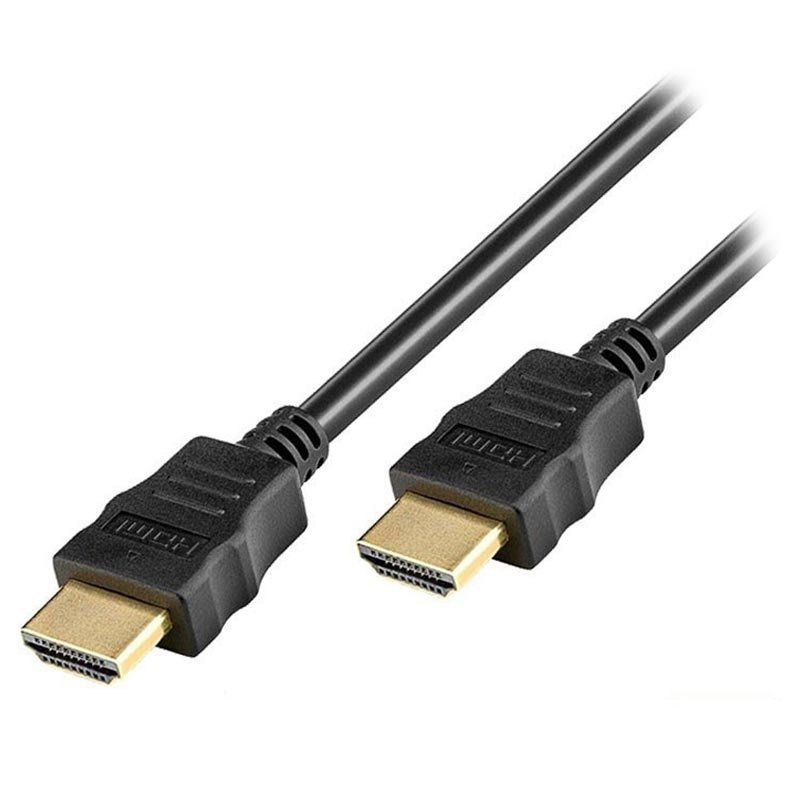

| Typ kabla | Rozdzielczość | Przepustowość łącza | Cechy |
| Standard(Category 1) | 1080i lub 720p | 4,95 Gb/s | • Przeznaczony do popularnych transmisji HDTV, telewizji kablowej, satelitarnej i niektórych starszych aplikacji. • Niższa przepustowość łącza. • Zoptymalizowany do HDMI wersji 1.0 do 1.2a. • Jeśli na kablu brak informacji o typie, najprawdopodobniej jest to standardowy kabel HDMI. |
| Standard z Ethernetem | 1080i lub 720p i dedykowany kanał HDMI Ethernet | 4,95 Gb/s | • Te same możliwości co kabel standardowy. • Z dedykowanym kanałem Ethernet. • Obydwa urządzenia HDMI muszą mieć włączony kanał Ethernet. |
| Standard samochodowy | 1080i lub 720p | 4,95 Gb/s | • Te same możliwości co kabel standardowy. • Do podłączania przenośnych lub samochodowych odtwarzaczy DVD i innych urządzeń do samochodowych wyświetlaczy wideo. • Z obudową ochronną, która tłumi zakłócenia z innych systemów elektrycznych i okablowania samochodu. |
| High-Speed(Category 2) | 1080p4K przy 30Hz | 10,2 Gb/s | • Do wyższych rozdzielczości, z obsługą 3D i Deep Colour. • Wyższa przepustowość niż kable standardowe. • Zoptymalizowany do HDMI wersji 1.3 do 1.4a |
| High-Speed z Ethernetem | 1080p lub 4K przy 30 Hz, i dedykowany kanał HDMI Ethernet | 10,2 Gb/s | • Te same możliwości do kable high-speed. • Z dedykowanym kanałem Ethernet. • Preferowany dla aplikacji sieciowych urządzeń. • Oba urządzenia podłączone przez HDMI muszą mieć włączony kanał Ethernet. |
| High-Speed samochodowy | 1080p4K przy 30 Hz | 10,2 Gb/s | • Te same możliwości do kable high-speed. • Do podłączania przenośnych lub samochodowych odtwarzaczy DVD i innych urządzeń do samochodowych wyświetlaczy wideo. • Z obudową ochronną, która tłumi zakłócenia z innych systemów elektrycznych i okablowania samochodu. |
| Premium High Speed(Category 3) | 4K przy 60 Hz | 18 Gb/s | • Do niezawodnego przesyłania wideo w rozdzielczości 4K/UltraHD, w tym 4K/60 Hz, HDR i rozszerzonej gamy kolorów. • Zoptymalizowany do HDMI wersji 2.0/a/b. • Z certyfikatem Programu certyfikacji kabli HDMI Premium. |
| Ultra-High-Speed(Category 3) | 8K przy 60 Hz4K przy 120 Hz | 48 Gb/s | • Wszystkie zastosowania i możliwości kabli wymienionych wyżej, a także obsługa rozdzielczości 8K z HDR oraz 10K. • Zoptymalizowany do HDMI wersji 2.1, pełna kompatybilność wsteczna. • Mniej podatny na EMI (zakłócenia elektromagnetyczne) spowodowane działaniem niektórych urządzeń bezprzewodowych. |
Co warto wiedzieć o kablach HDMI
HDMI to najważniejszy kabel do transmisji danych w nowoczesnych urządzeniach, takich jak telewizory ULTRA HD. Przewody te wyposaża się w dodatkowe funkcje, które poprawiają ogólną jakość transmisji. Kable mogą być dwukierunkowe lub kierunkowe.
Kabel dwukierunkowy
Pasywny kabel HDMI: Większość używanych kabli HDMI to kable pasywne, które umożliwiają przesyłanie informacji w obu kierunkach. W ten sposób można podłączyć dowolny koniec do wejścia lub wyjścia HDMI. Z takim kablem możesz liczyć na stabilne połączenie do 4,5 metra.
Kabel kierunkowy
Aktywny (wzmocniony) kabel HDMI: Większa długość kabla HDMI wymaga dodatkowego wzmocnienia w celu niezawodnego przesyłania sygnału. Można to osiągnąć za pomocą aktywnego kabla HDMI, który jest wyposażony w obwody wzmacniające wbudowane w jedną głowicę przyłączeniową.
Te kable działają z zasilaniem wewnętrznym, ale inne mogą wymagać kabla zasilającego USB lub kabla łączącego ze źródłem zasilania sieciowego.

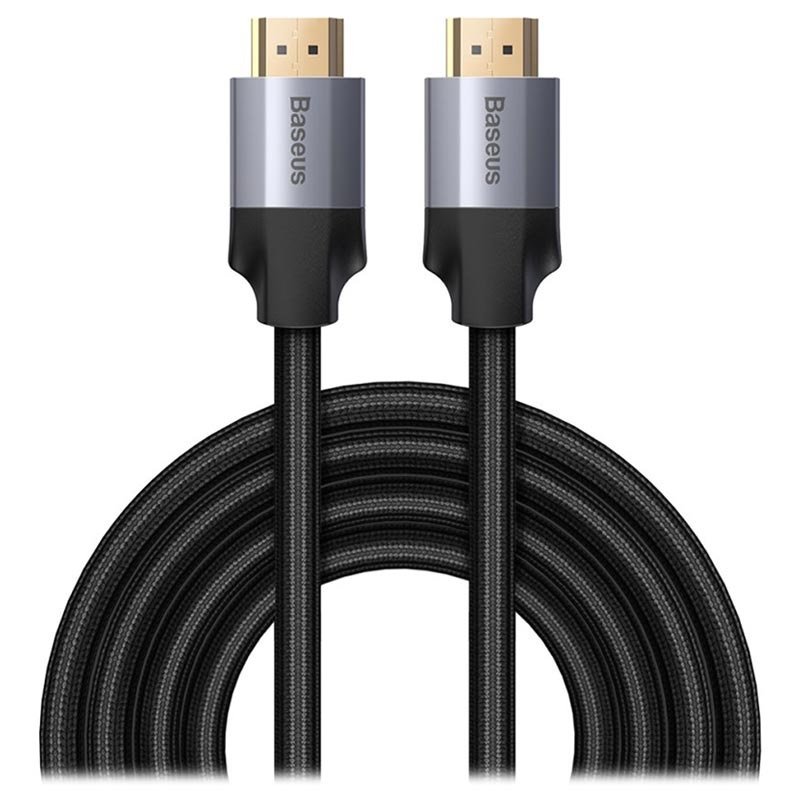

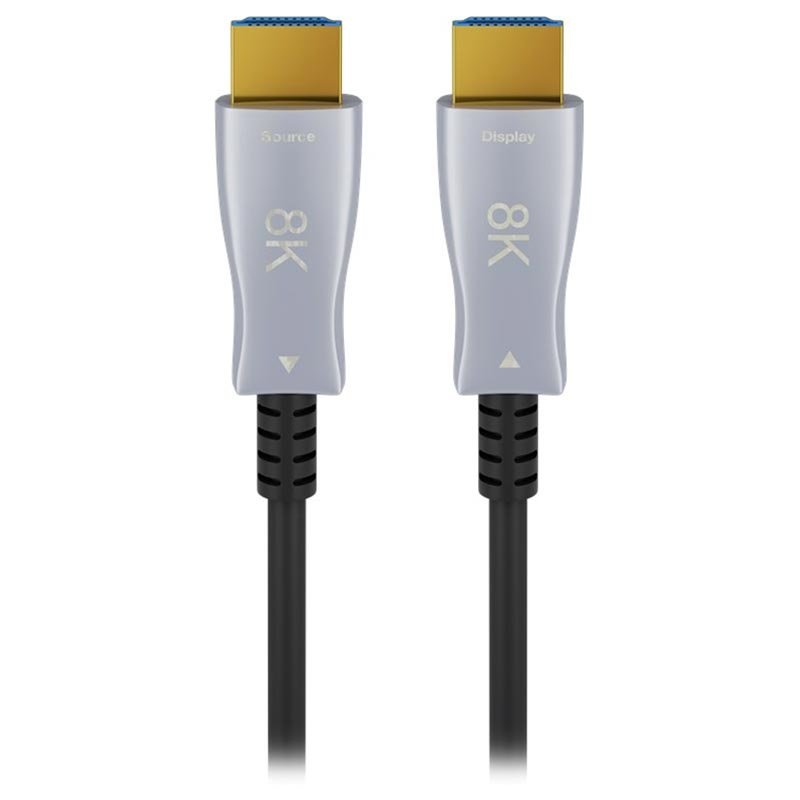

Optyczny kabel HDMI: To kabel HDMI wykorzystujący wiązkę światłowodową do przesyłania sygnałów wideo i audio. Są to bardzo cienkie kable, które niezawodnie przesyłają sygnały na większe odległości bez żadnego zewnętrznego zasilania.
Co to są specyfikacje HDMI?
Numery pojawiające się na kablach HDMI to specyfikacje, podające protokoły, sygnały i interfejsy elektryczne oraz wymagania mechaniczne. Od powstania w 2002, HDMI był wielokrotnie ulepszany, by móc zapewniać lepszy przesył dźwięku i obrazu wideo.
Rok 2002: HDMI 1.0
- Maksymalna częstotliwość odświeżania rozdzielczości: 1080p przy 60 klatkach na sekundę (UXGA).
- 8 nieskompresowanych kanałów audio 192 kHz/24-bit (PCM).
- Maksymalna szybkość transmisji: do 4,95 Gb/s.
- Wideo i dźwięk Blu-ray.
Rok 2005: HDMI 1.1/1.2
- Obsługa dźwięku DVD i dźwięku 1-bitowy ze specyfikacjami HDMI 1.1 i HDMI 1.2.
- HDMI 1.2 dodał wyraźne wsparcie dla przestrzeni kolorów YCbCr i źródeł niskonapięciowych przy użyciu PCI Express.
- W pełni określone funkcje Consumer Electronic Control (CEC), zestawy poleceń i testy zgodności CEC dla HDMI 1.2a.
- Maksymalna rozdzielczość 1440p przy 30 Hz z taką samą prędkością jak HDMI 1.0.
- Wprowadzenie złącza HDMI Standard do stosowania z komputerami.
Rok 2006: HDMI 1.3/1.3a
- Maksymalna częstotliwość odświeżania rozdzielczości 4K przy 60 Hz z ulepszoną szybkością 10Gb/s.
- Wprowadzenie złączy Mini HDMI do użytku z urządzeniami przenośnymi, takimi jak kamery.
- Zwiększona głębia kolorów do 10-bitowej, 12-bitowej lub 16-bitowej na kanał
- Obsługa przestrzeni kolorów xvYCC, formatów Dolby TrueHD i DTS-HD Master Audio.
Rok 2009: HDMI 1.4/1.4a
- Wprowadzenie zwrotnego kanału audio (ARC) oraz 3D Over HDMI.
- Pojawia się złącze HDMI Micro.
- Maksymalna rozdzielczość 4K przy 60 klatkach na sekundę oraz 3840 x 2160 przy 30 Hz i 4096 x 2160 przy 24 Hz i szybkości 10,2 Gb/s.
- Wprowadzony kanał HDMI Ethernet (HEC), który obsługuje połączenie Ethernet 100 Mb/s między urządzeniami.
- Obsługa zwrotnego kanału audio (audio return channel – ARC).
Rok 2013: HDMI 2.0
- Znany także jako HDMI Ultra-High Definition (UHD)
- Maksymalna szybkość 18 Gb/s z częstotliwością odświeżania maks. 4k przy 60 Hz.
- Obsługa 32 kanałów audio oraz ultraszerokiego kinowego współczynnika proporcji 21:9.
- Obsługa kodowania sygnału 8b/10b i wideo High Dynamic Range (HDR) ze statycznymi metadanymi.
Rok 2017: HDMI 2.1
- Obsługa wyższym rozdzielczości i częstotliwości odświeżania, w tym 4K przy 120 Hz i 8K przy 120 Hz.
- Maksymalna przepustowość do 48 Gb/s.
- Obsługa Dynamic HDR, Display Stream Compression (DSC) 1.2a i wzmocnionego Audio Return Channel (eARC).
- W pełni kompatybilny wstecz.
Kable HDMI – Najczęściej zadawane pytania
W tej części odpowiadamy na niektóre z często zadawanych pytań i wyszukiwań, dotyczących kabli HDMI.
Jakie są różne formaty złączy HDMI? Nie mam miejsca na bezpośrednie podłączenie kabla HDMI – co robić?
Standardowy kabel HDMI ma męskie złącza na obu końcach. Taki układ sprawdza się w większości przypadków, ale nie wtedy, gdy przestrzeń jest mocno ograniczona.
W sytuacjach, które wymagają wygięcia kabla, warto zastosować złącze HDMI z wtyczką zamocowaną pod kątem prostym. Takie rozwiązanie jest idealne w przypadku, gdy urządzenie jest wyjątkowo blisko ściany czy innego nieruchomej przeszkody , a także wtedy, gdy użycie zwykłego kabla wymagałoby wyjątkowo nienaturalnego naginania.
Występują też adaptery z końcówką zamontowaną pod kątem prostym. Nie zawsze stanowią jednak idealny wybór, bo powiększają gąszcz kabli i mogą nie być równie bezpieczne w użytkowaniu.
Ile jest typów portów HDMI?
Do połączenia dwóch urządzeń w standardzie HDMI potrzebne są porty i odpowiednie kable. Jak już wspomniano, jest 5 typów złączy, a to oznacza, że mamy też 5 typów portów HDMI. Jednak zdecydowana większość urządzeń jest wyposażona w porty Standard, Mini i Micro.
Czym jest tryb HDMI alternate? Jak podłączyć kablem HDMI telefon z telewizorem?
Gdy zależy Ci na połączeniu telefonu, laptopa czy tabletu jako urządzeniami źródłowego do innego urządzenia z HDMI, postaw na HDMI Alt Mode. To kabel USB Type-C na HDMI, który umożliwia użycie dwustronnego złącza USB-C z każdym natywnym złączem HDMI.
To połączenie zapewnia pełną funkcjonalność HDMI 1.4b, w tym:
- Rozdzielczości do 4K
- Dźwięk przestrzenny
- Zwrotny kanała audio (Audio Return Channel – ARC)
- 3D (4K i HD)
- Kanał HDMI Ethernet (HEC)
- Consumer Electronics Control (CEC)
- Ochrona treści cyfrowych o wysokiej przepustowości (High Bandwidth Digital Content Protection – HDCP 1.4 i HDCP 2.2)

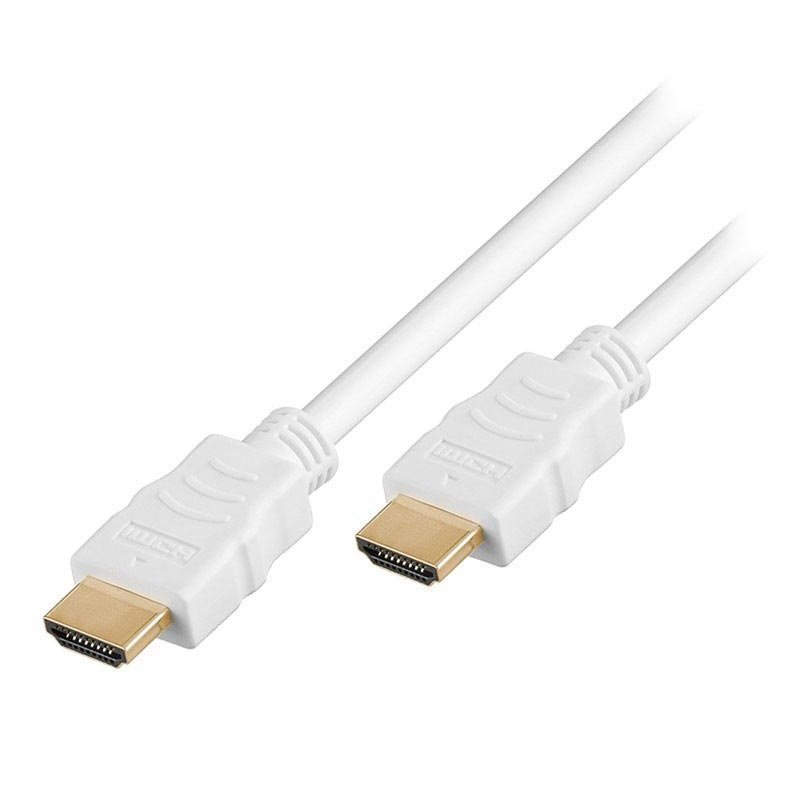

Dlaczego niektóre złącza HDMI mają złoty kolor? Czy złote złącza są lepsze od standardowych złączy HDMI?
Choć najpowszechniej spotykane są złącza w kolorze srebrnym, z pewnością napotkałeś też marki, które wybierają kolor złoty.
Złota powłoka ma zapobiegać utlenianiu się powierzchni złącza. Zawartość złota w niej jest niewysoka, a powłoka rzadko jest niezbędna, jeśli nie używa się kabla w mokrym czy wilgotnym środowisku.

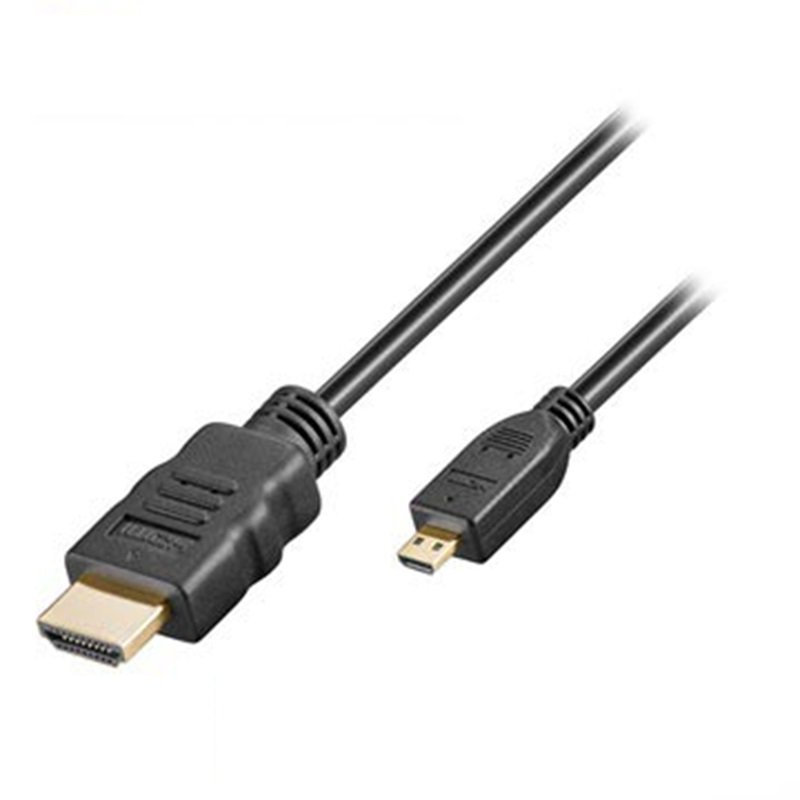

Czy da się połączyć złącza HDMI ze złączami innymi niż HDMI? Jak łączyć różne złącza HDMI?
Do podłączania urządzeń ze złączami HDMI różnych typów, a nawet takich z interfejsem innym niż HDMI, używaj kabli i adapterów HDMI. Oferują one możliwość korzystania ze spójnych funkcji HDMI na obu końcach.
Jak podłączyć kilka różnych konsoli do gier do telewizora? Jak podłączyć różne urządzenia do pojedynczego portu HDMI?
Do podłączenia kilku wtyczek HDMI do jednego portu użyj przełącznika HDMI. Taki gadżet składa się z kilku portów wejścia i pojedynczego wyjścia na wyświetlacz. Często w zestawie jest pilot, umożliwiający wygodne przełączanie pomiędzy wejściami.
Podobnie, jeśli zależy Ci na wyświetlaniu treści z jednego urządzenia źródłowego na kilku ekranach użyj do tego celu rozgałęźnika HDMI. Więcej dowiesz się z wpisu na naszym blogu o podłączaniu starych konsol do gier za pomocą kabla HDMI.
Jak czyścić złącza HDMI? Czy kurz może wpływać na działanie kabli HDMI?
Kurz, pył, zabrudzenia mają istotny, negatywny wpływ na jakość Twoich połączeń. Mogą sprawić, że kable nie będą działały poprawnie i wystarczająco wydajnie. Wyczyść kable i złącza, stosując się do instrukcji poniżej:
- Odłącz przewód od wszelkich urządzeń.
- Jeśli piny wyglądają na wygięte, użyj użyj pęsety, aby delikatnie je wyrównać.
- Pęsetą możesz też wydobyć zabrudzenia.
- Przetrzyj złącza miękką szczoteczką i delikatną, niekłaczącą szmatką z mikrowłókna.
- Zabrudzenia ze złączy usuń z pomocą sprężonego powietrza.
Trudny do usunięcia brud potraktuj roztworem alkoholu izopropylowego lub odpowiednim środkiem czyszczącym. Upewnij się, że Twoje urządzenia są całkowicie wyłączone i odłączone od źródeł zasilania. Namocz patyczek do ucha w roztworze i przetrzyj złącza. Za pomocą wykałaczki usuń zabrudzenia z trudno dostępnych zakamarków.
Przetrzyj złącza niepozostawiającą nitek ściereczką z mikrowłókna, a przed ponownym użyciem sprawdź, czy wszystkie powierzchnie są zupełnie suche.

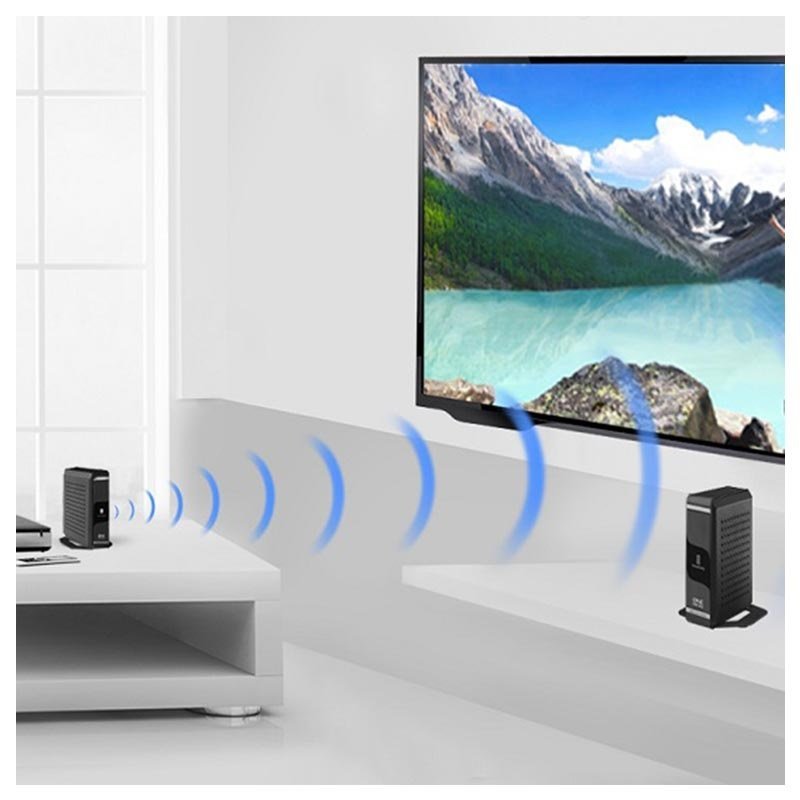

Czym są bezprzewodowe złącza HDMI? Jak używać bezprzewodowego złącza HDMI?
Bezprzewodowe HDMI stanowi świetną alternatywę dla osób nieprzepadających za plątaniną kabli. Idealnie nadają się do zestawów konfiguracyjnych, choć w przypadku konsol do gier mogą powodować niewielkie opóźnienia.
Takie złącza sprzedawane są w dwuelementowych zestawach: jeden podłącza się do źródła, a drugi do wyjścia. Przesyłają one za pośrednictwem częstotliwości mikrofalowej. Niektóre złącza bezprzewodowe mają wbudowane nadajniki IR, które pozwolą Ci sterować urządzeniami za pomocą pilotów telewizyjnych.
Na końcu kabla HDMI: Na czym skupić się, kupując kabel HDMI?
W ramach podsumowania, mamy dla Ciebie kilka ważnych uwag, przydatnych przy kupowaniu kabla HDMI.
- Upewnij się, że kabel HDMI ma złącza pasujące do Twoich urządzeń.
- Zwróć uwagę na długość kabla. Musi być odpowiednia do Twoich wymagań i nie utrudniać obsługi zestawu.
- Poszukaj logo oficjalnych certyfikatów, by upewnić się, że kupujesz to, na czym Ci zależy. Tanie kable rzadko zapewniają jakość i trwałość porównywalną z certyfikowanymi produktami. Z drugiej strony, wysoka cena nie jest gwarancją jakości. Kupuj wyłącznie ze sprawdzonego źródła.
- W przypadku projektora wideo 4K czy odtwarzacza Blu-ray Ultra HD, warto zdecydować się na kabel Premium High-Speed. Sprawdź, czy kable HDMI obsługują parametry urządzenia.
Dowiedz się więcej!
Mamy nadzieję, że dzięki temu wpisowi wiesz więcej o kablach HDMI i jak ich używać, by zapewnić sobie lepszą wygodę słuchania i oglądania. Jeśli potrzebujesz innych kabli i adapterów albo chcesz rozwiać dalsze wątpliwości, skontaktuj się z nami!
